Tout savoir sur le connecteur MC4, cette prise universelle pour les panneaux solaires

Sur un toit équipé de panneaux solaires, personne ne remarque ces petits boîtiers noirs enfichés entre deux câbles. Pourtant, ce connecteur, qui pèse pour presque rien dans le coût d’une installation, est l’un des composants les plus critiques du photovoltaïque mondial. Son nom : le MC4. Cette tuile solaire chinoise arrive en France et pourrait anéantir Tesla

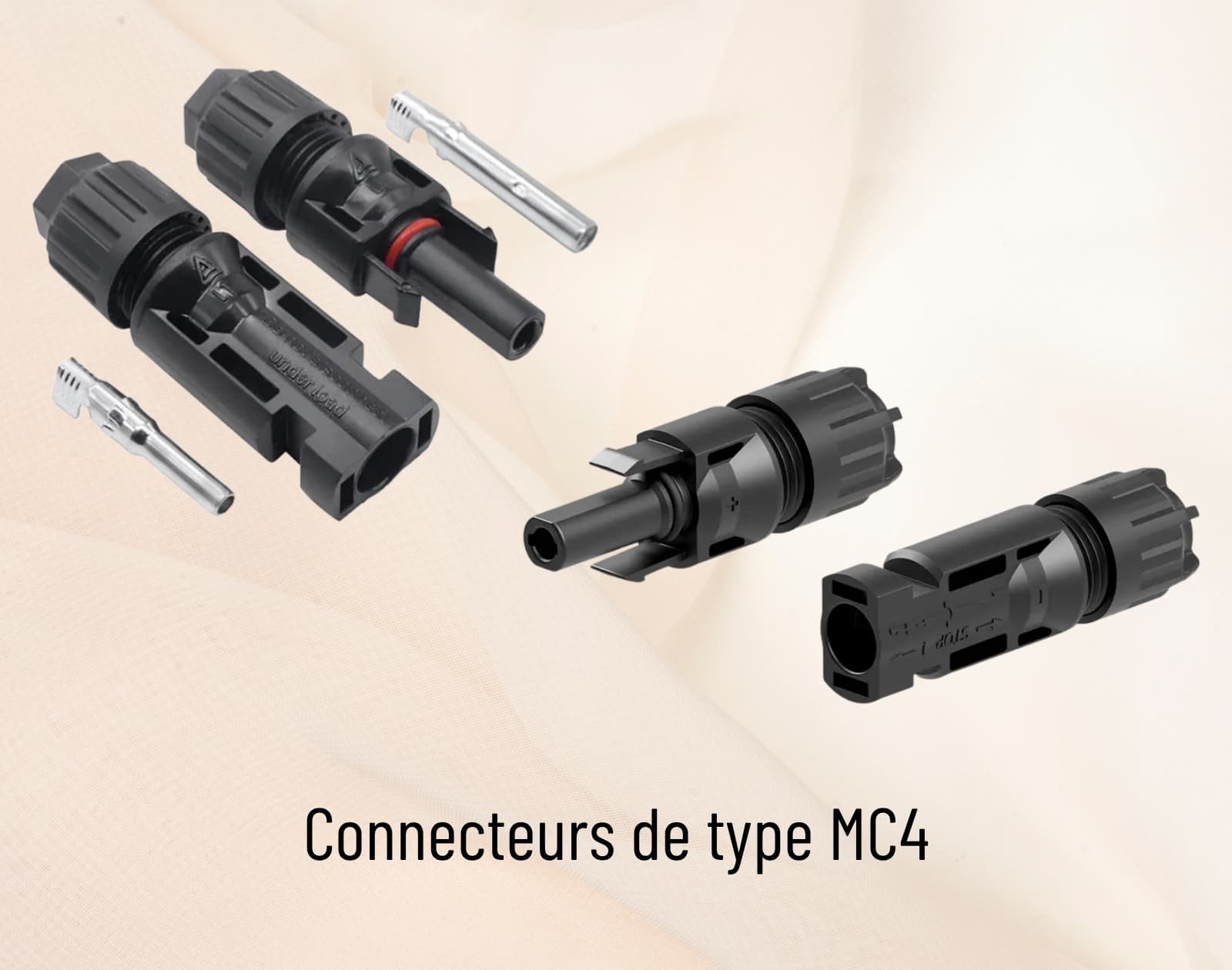

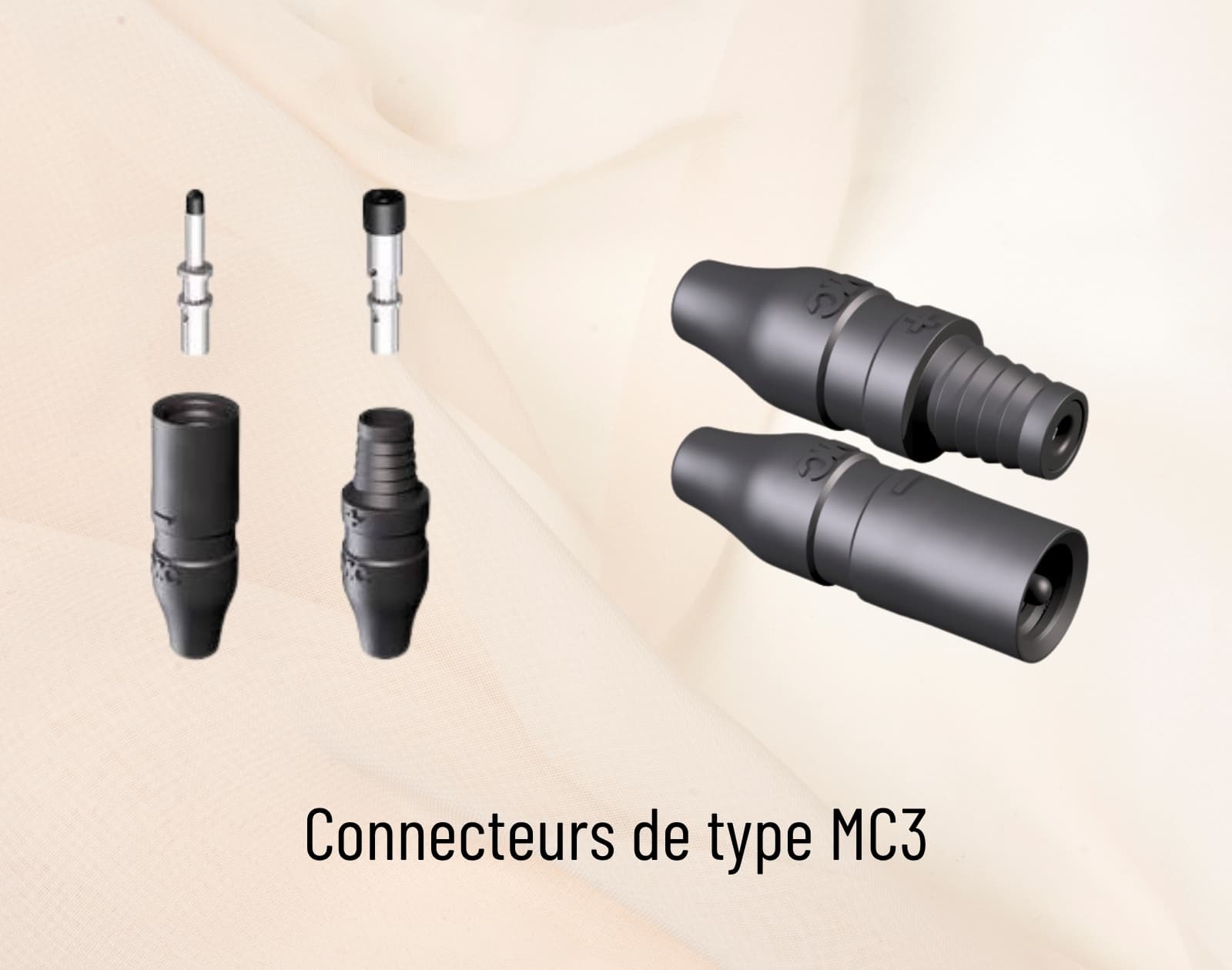

L’histoire commence en 1996, chez le fabricant suisse Multi-Contact, avec le MC3, premier connecteur dédié au raccordement des panneaux solaires. Jusque-là, les panneaux étaient raccordés avec des borniers à vis, peu pratiques et dont il est difficile de garantir l’étanchéité. En 2002 arrive sa version améliorée, le MC4, dont le nom vient du diamètre de ses broches de contact : 4 mm. Le succès est immédiat, et Multi-Contact rejoint la même année le groupe Stäubli, un spécialiste de la connectique industrielle, puis prend son nom en 2017.

Plus d’un milliard de connecteurs MC4 ont depuis été installés dans le monde. Le terme est même devenu générique dans le langage courant, comme Frigo, Velux, Serflex ou Algeco. Si le MC4 reste une marque déposée par Stäubli, de nombreux fabricants (TE Connectivity, Amphenol, Phoenix Contact, entre autres) proposent des connecteurs parfaitement compatibles, sans être des MC4 « originaux ».

Pourquoi le connecteur MC4 s’est-il imposé ?

Plusieurs qualités expliquent son succès. D’abord, une connexion rapide et sans outil : les deux moitiés s’emboîtent jusqu’au clic. Ensuite, une étanchéité élevée, généralement IP67 voire IP68, indispensable pour un composant exposé en toiture pendant plusieurs dizaines d’années. Vient la fiabilité électrique : la technologie Multilam de Stäubli, à base de multiples lamelles de contact, promet une résistance très faible et stable dans le temps, limitant échauffement et pertes de rendement. Enfin, un verrouillage sécurisé : une fois clipsé, le connecteur ne se débranche qu’avec un outil dédié, ce qui évite les déconnexions accidentelles sous tension : un panneau produisant du courant dès qu’il reçoit de la lumière, même isolé du reste du circuit.

Ces qualités, associées à une large adoption chez tous les fabricants de panneaux et d’onduleurs, ont fait du MC4 la norme de fait du secteur, reprise dans des référentiels internationaux comme la norme IEC 62852 sur les connecteurs photovoltaïques en courant continu. Le MC4 est par exemple utilisé au sein de la centrale solaire de Cestas, la plus puissante de France (300 MW), qui a déployé 1,17 million de paires de connecteurs. Dans le monde, pas moins de 120 000 MW de puissance photovoltaïque installée transiteraient à travers des connecteurs MC4.

À lire aussiOn a testé un vieux panneau solaire d’occasion acheté pas cher

Les limites du connecteur MC4

Le principal défaut du MC4 est lié à son succès : la qualité des connecteurs « compatibles » varie beaucoup d’un fabricant à l’autre. Or, deux connecteurs de marques différentes, bien qu’emboîtables sans problème apparent, ne sont pas toujours conçus pour être associés : une légère différence de pression de contact peut créer un point d’échauffement, cause identifiée d’incidents, voire de départs de feu, en particulier au premier panneau d’une chaîne, là où se rencontrent le connecteur d’origine du module et celui du câble de liaison. Un sertissage mal réalisé produit exactement le même risque.

À lire aussiTest Ecoflow Stream Ultra : la batterie solaire qui ne fait aucun cadeau au réseau

Sertir ses propres câbles MC4 : possible, à condition d’être rigoureux

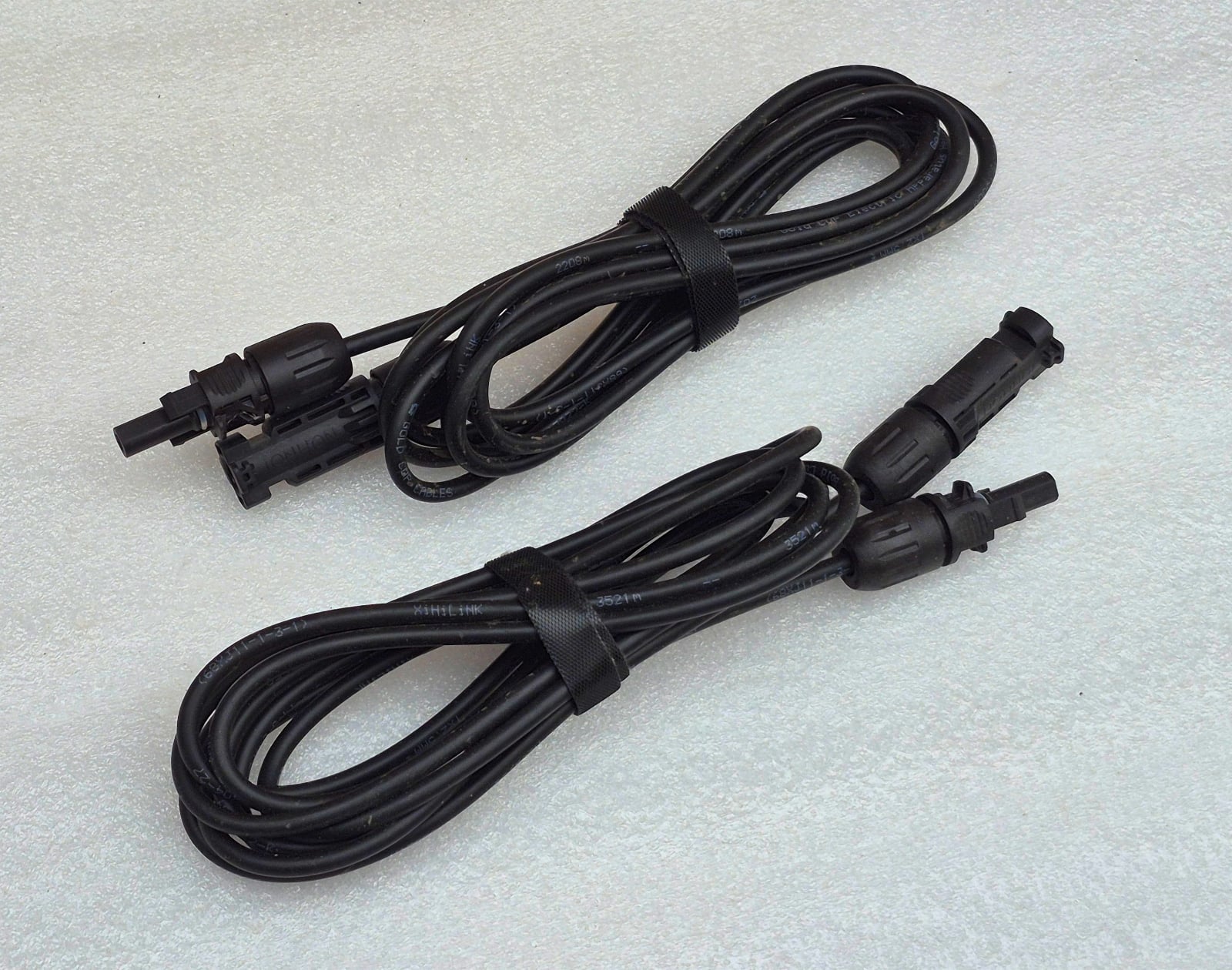

Il est tout à fait possible de sertir soi-même des connecteurs MC4, pour fabriquer une rallonge, un câble sur mesure à la bonne longueur ou remplacer un connecteur abîmé. L’opération ne demande pas de compétence très avancée, mais un minimum d’outillage (ciseau d’électricien, pince à sertir, pince à dénuder). Comme évoqué précédemment dans cet article, il faut toujours associer des connecteurs mâle et femelle de la même marque que ceux déjà en place. Vérifiez également que l’intervention ne remet pas en cause la garantie panneau. Dernier rappel s’il le faut : ne jamais manipuler un connecteur en charge (quand le panneau est ensoleillé). Patientez que le soleil se couche ou coupez le sectionneur.
